彈簧圓錐破碎機適用于破碎堅硬與中硬礦石及巖石，如鐵礦石、銅礦石、石灰石、石英、花崗巖、玄武巖、輝綠巖等，廣泛應用于冶金工業、建筑工業、筑路工業、化學工業及磷酸鹽工詳細 >>
產品別名：彈簧圓錐破碎機,銅礦石破碎機,石英破碎機
| 型號 |
動錐直徑 （mm） |
進料口尺寸 （mm） |
進料邊長 （mm） |
出料口調節范圍 （mm） |
處理能力 （t/h） |
功率 （kw） |
偏心軸轉速 （r/min） |
重量（含電機） （t） |
外形尺寸（長×寬×高） （mm） |
| PYB600 | Φ600 | 75 | ≤65 | 12-15 | 40 | 30 | 356 | 5 | 2234×1370×1675 |
| PYD600 | Φ600 | 40 | ≤35 | 3-13 | 12-23 | 30 | 356 | 5.5 | 2234×1370×1675 |
| PYB900 | Φ900 | 135 | ≤115 | 15-50 | 50-90 | 55 | 333 | 11.2 | 2692×1640×2350 |
| PYZ900 | Φ900 | 70 | ≤60 | 5-20 | 20-65 | 55 | 333 | 11.2 | 2692×1640×2350 |
| PYD900 | Φ900 | 50 | ≤50 | 3-13 | 15-50 | 55 | 333 | 11.3 | 2692×1640×2350 |
| PYB1200 | Φ1200 | 170 | ≤145 | 20-50 | 110-168 | 110 | 300 | 24.7 | 2790×1878×2844 |
| PYZ1200 | Φ1200 | 115 | ≤100 | 8-25 | 42-135 | 110 | 300 | 25 | 2790×1878×2844 |
| PYD1200 | Φ1200 | 60 | ≤50 | 3-15 | 18-105 | 110 | 300 | 25.3 | 2790×1878×2844 |
| PYB1750 | Φ1750 | 250 | ≤215 | 25-50 | 280-480 | 160 | 245 | 50.3 | 3910×2894×3809 |
| PYZ1750 | Φ1750 | 215 | ≤185 | 10-30 | 115-320 | 160 | 245 | 50.3 | 3910×2894×3809 |
| PYD1750 | Φ1750 | 100 | ≤85 | 5-13 | 75-230 | 160 | 245 | 50.2 | 3910×2894×3809 |
| PYB2200 | Φ2200 | 350 | ≤300 | 30-60 | 590-1000 | 280/260 | 220 | 80 | 4622×3302×4470 |
| PYZ2200 | Φ2200 | 275 | ≤230 | 10-30 | 200-580 | 280/260 | 220 | 80 | 4622×3302×4470 |
| PYD2200 | Φ2200 | 130 | ≤100 | 5-15 | 120-340 | 280/260 | 220 | 81.4 | 4622×3302×4470 |
注：技術參數如有變動，恕不另行通知。Any change of technical data shall not be advised additionally.
彈簧圓錐破碎機是彈簧圓錐破碎機的破碎腔型，破碎腔型由礦石用途決定，標準型適用于中碎，中型適用于細碎，短頭型適用于超細碎。適于破碎堅硬與中硬礦石和巖石，如鐵礦石、銅礦石、石灰石、石英、花崗巖、玄武巖、輝綠巖等，廣泛用于冶金、建筑、筑路、化學及磷酸鹽等工業。
應用范圍：砂石料場、礦山開采、煤礦開采、混凝土攪拌站、干粉砂漿、電廠脫硫、石英砂等
物 料：河卵石、花崗巖、玄武巖、鐵礦石、石灰石、石英石、輝綠巖、鐵礦、金礦、銅礦等
1、動錐連續轉動，物料的破碎過程和卸料過程沿工作表面交替連續進行，生產率高。
2、物料夾在兩錐體之間，受到擠壓、彎曲和剪切作用，破碎較容易，動力消耗較低。
3、產品料度較均勻，呈立方體形狀，動錐工作表面的磨損也較均勻。
4、結構簡介,圓錐破碎機其結構主要有機架、水平軸、動錐體、平衡輪、偏心套、上破碎壁(固定錐)、下破碎壁(動錐)、液力偶合器、潤滑系統、液壓系統、控制系統等幾部分組成。
5、動錐和定錐都是正置，動錐擺動時，在破碎腔出料口附近，動錐與定錐之間有一段間隙相等的平行帶，使成品料度均勻。進料口尺寸不大，能夠處理的都是經過初次破碎的物料。
6、本系列圓錐破碎機采用干油或者水兩種密封方式,使灰塵雜質無法進人機體內，延長潤清油的清潔時長，延長了滑動軸承、推力球軸承的使用壽命，使得機器運轉可靠。
生產效率高能耗低
動錐連續轉動，物料的破碎與卸料過程交替連續進行，生產效率高。物料在兩錐體間受到擠壓、彎曲和剪切作用，破碎容易，動力消耗低。
成品粒度均勻
在動錐轉動時，動錐與定錐間有間隙相等的平行帶，使成品粒度均勻，呈立方體形狀，且動錐工作面的磨損也均勻。
使用壽命延長
采用干油和水兩種密封方式，雜質難以進入機體，延長潤清油的清潔時長，延長了滑動軸承、推力球軸承的使用壽命。

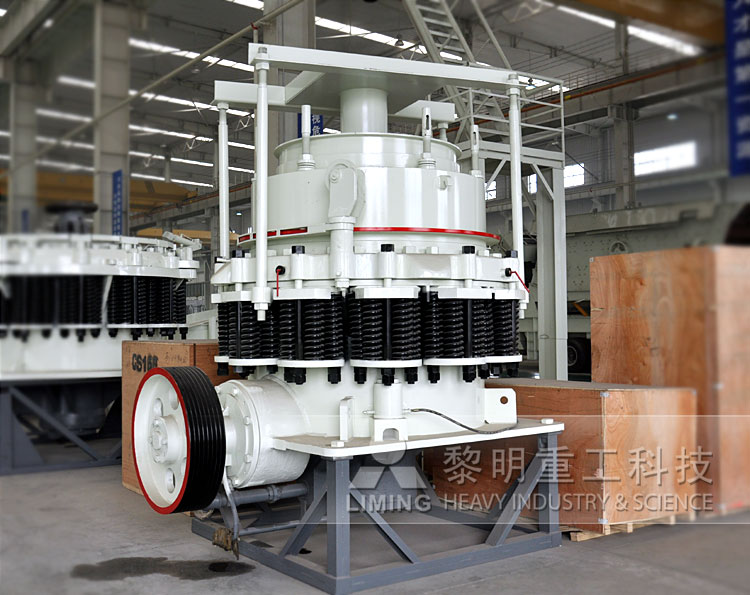

PY彈簧圓錐破碎機主要由機架、定錐總成、動錐總成、彈簧機構、碗型軸架部和傳動等部分組成；其輔助部分由電氣系統、稀油潤滑系統和液壓清腔系統組成。
彈簧圓錐破碎機工作時，電機通過液力偶合器、小圓錐齒輪驅動偏心套底部的大圓錐齒輪，使偏心套旋轉，致使錐體作旋擺動而破碎物料。
